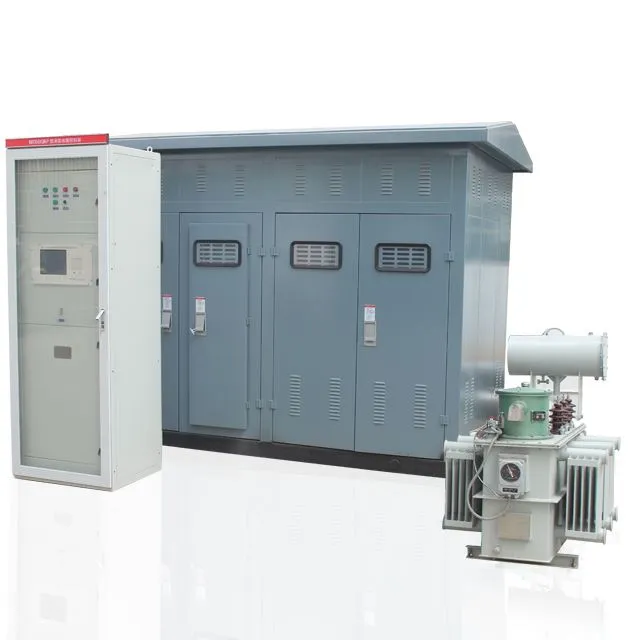

Yoyni bostirish bobini uchun avtomatik kuzatuv kompensatsiyasi to'liq o'rnatilgan qurilmaning asosiy ma'lumot funktsiyasi va printsipi:
Avtomatik kuzatuv kompensatsiyasi: tarmoq sig'im tokini real vaqt rejimida kuzatish, yoyni bostirish bobini induktivligini sozlash (burilishni sozlash, magnit yoki tiristor induksiyasini sozlash) orqali induktiv oqimni in'ektsiya qilish, tuproqdagi nosozliklar paytida sig'im oqimini bartaraf etish, yoyning haddan tashqari kuchlanishini cheklash va yoyning chiqishini rag'batlantirish.
To'liq holatni sozlash: normal ishlash, metallni yerga ulash, intervalgacha yoy va boshqalar kabi turli xil ish sharoitlarida tezkor zondlashni qo'llab-quvvatlaydi. Ba'zi elektron echimlar (masalan, doimiy oqim magniti) millisekundlik darajadagi javobga erishishi mumkin. .
Asosiy komponentlar: yerga ulash transformatori, yoyni bostirish bobini, yukni o'zgartirish moslamasi (yoki elektron sensor moduli), damping rezistori, mikrokompyuter boshqaruvchisi.
Kengaytirish funktsiyasi: Nosozlik joyining aniqligini yaxshilash uchun ixtiyoriy parallel qarshilik chizig'ini tanlash moslamasi yoki kichik oqim chizig'ini tanlash moduli tanlanishi mumkin. .
Burilishni sozlash turi: Bobinning burilish sonini mexanik yukdagi kalit orqali sozlang, keng sozlash diapazoni, lekin sekinroq tezlik bilan. Sozlanishi mumkin bo'lgan burilish yoyini bostirish bobini bir nechta kranlar bilan jihozlangan va elektr tokining chiqishiga erishish va avtomatik kuzatuv kompensatsiyasi maqsadiga erishish uchun indüktans qiymatini o'zgartirish uchun yoyni bostirish bobini yukni sozlash tugmasi bilan o'rnatiladi.
Magnit moyillik/elektron turi: tez sozlash tezligi va harmonik ifloslanishsiz temir yadroning magnit o'tkazuvchanligini nazorat qilish uchun doimiy oqim yoki tiristordan foydalanish. Yo'naltirilgan magnit yoyni bostirish bobini - yoyni bostirish bobini ichida joylashgan magnitlangan temir yadro segmenti bo'lib, u doimiy qo'zg'alish oqimini qo'llash orqali temir yadroning magnit oqimini o'zgartiradi va shu bilan uzluksiz va sozlanishi indüktansga erishadi.
Voltaj darajasi: 6kV, 10kV va 35kV neytral nuqtalarga ega bo'lgan elektr tarmoqlari uchun yoyni bostirish bobinlari orqali mos keladi.
